ОПИСАНИЕ

KCM-SLT2003

Монетоприемное устройство ACCUSORTER KCM-SLT2003 производства компании K.COM является высококачественным трехканальным селектором, который способен распознавать до восьми типов монет, сортировать принятые монеты по двум каналам и и возвращать фальшивые, поврежденные или запрещенные монеты.

Монетоприемник предназначен для работы в составе игровых и торговых автоматов, в сенсорных киосках и других устройствах связанных с приемом монет и поддерживающих подключение платежных систем с параллельным интерфейсом.

Селектор может подключаться к компьютеру по протоколу RS-232 через интерфейсную плату KAC-7600. По желанию покупателя монетоприемник может быть настроен на распознавание монет любого государства.

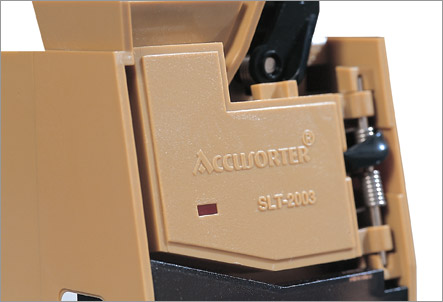

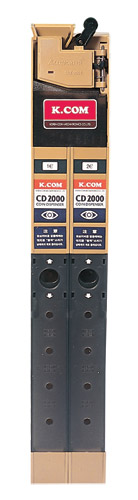

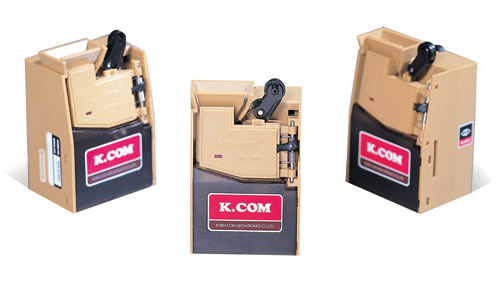

coin_acceptor_kcm-slt2003-4 - Образ.jpg coin_acceptor_kcm-slt2003-5 - Образ.jpg coin_acceptor_kcm-slt2003-3 - Образ.jpg

ПАРАМЕТРОПИСАНИЕ
Интерфейс:Параллельный
Питание:+5В, +24В постоянного тока
Размер:79 x 57 x 119 мм
Рабочая температура:от -15С до +55С
Вес:302 г

Загрузить спецификацию изделия.
ENG
Для просмотра необходим
Acrobat Reader.

Цена: 90 USD

ФУНКЦИИ

  • Прием монет с определением номинала и подлинности;
  • Сортировка монет по трем каналам: два канала для принятых монет и один канал для  фальшивых поврежденных или запрещенных монет;
  • Защита от вытаскивания монет (антифишинг);
  • Верхняя загрузка монет.

СПЕЦИФИКАЦИЯ:

Распознаваемые монеты: до восьми номиналов;
Допустимый диаметр монет: от 15 до 28 мм;
Допустимая толщина монет: от 1.2 до 2.8 мм;
Метод распознавания монет: электронное распознавание (диаметр, толщина, материал);
Сортировка монет: принятые монеты сортируются и по двум каналам направляются в денежный ящик либо в монетные диспенсеры KCM-CD2000, а фальшивые, поврежденные или запрещенные монеты возвращаются покупателю.

СХЕМЫ ДВИЖЕНИЯ МОНЕТ

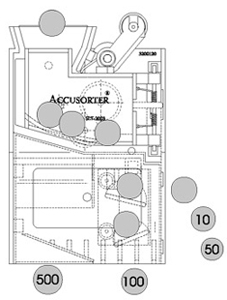

Движение принятых монет

Движение отвергнутых монет

РАЗЪЕМ ПОДКЛЮЧЕНИЯ MOLEX 53015-12

MOLEX 53015-12.jpg

PIN NO

SIGNAL NAME

I/O

DESCRIPTION

REMARK

1

REJECT

O

REJECT

A-Low

2

DISABLE

I

DISABLE

A-High

3

Coin D

O

Coin Signal D

A-High

4

Coin C

O

Coin Signal C

A-High

5

Coin B

O

Coin Signal B

A-High

6

Coin A

O

Coin Signal A

A-High

7

CLR

I

Pull-down

Option (A-H)

8

TXD

O

-

Not Used

9

RXD

I

-

Not used

10

GND

O

Power restorating

GND

11

+5V

I

Power input

+4.8V~+5.2V

12

+24V

I

Power input

+23V~+25V

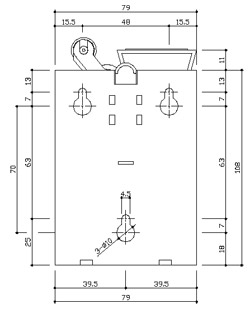

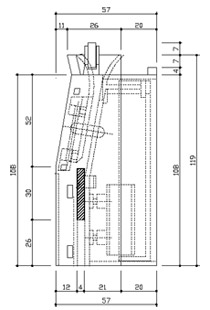

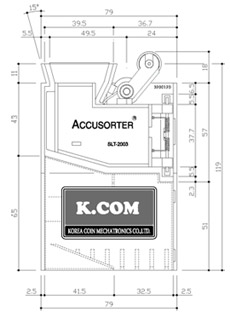

ЧЕРТЕЖ

Фронтальный вид

Вид справа

Вид сзади

Вид выступа

Трехканальный монетоприемник
KCM-SLT2003
