ОПИСАНИЕ

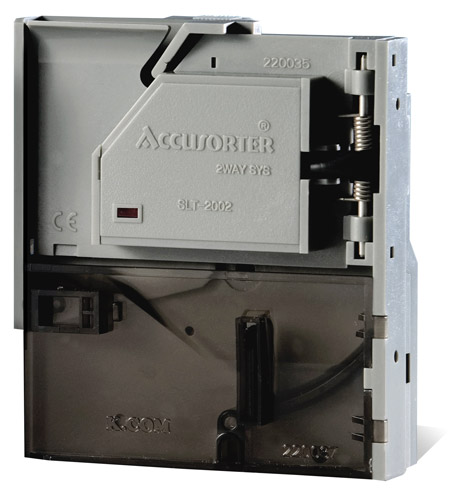

Монетоприемное устройство ACCUSORTER KCM-SLT2002 производства компании K.COM является высококачественным двухканальным селектором, который способен распознавать до восьми типов монет и возвращать фальшивые, поврежденные или запрещенные монеты.
Монетоприемник предназначен для работы в составе игровых и торговых автоматов, в сенсорных киосках и других устройствах связанных с приемом банкнот и поддерживающих подключение платежных систем с параллельным интерфейсом.
Селектор может подключаться к компьютеру по протоколу RS-232 через интерфейсную плату KAC-7600. По желанию покупателя монетоприемник может быть настроен на распознавание монет любого государства.
| ПАРАМЕТР | ОПИСАНИЕ |
| Интерфейс: | Параллельный |
| Питание: | +5В, +24В постоянного тока |
| Рабочая температура: | от -15С до +55С |
| Вес: | 230 г |
Загрузить спецификацию изделия.
ENG
Для просмотра необходим
Acrobat Reader.
| Цена: | 135 USD |
ФУНКЦИИ
СХЕМЫ ДВИЖЕНИЯ МОНЕТ
Движение принятых монет
| Движение отвергнутых монет
|
Движение принятых монет
| Движение отвергнутых монет
|
РАЗЪЕМ ПОДКЛЮЧЕНИЯ MOLEX 53015-12
PIN NO | SIGNAL NAME | I/O | DESCRIPTION | REMARK |
1 | REJECT | O | REJECT | A-Low |
2 | DISABLE | I | DISABLE | A-High |
3 | Coin D | O | Coin Signal D | A-High |
4 | Coin C | O | Coin Signal C | A-High |
5 | Coin B | O | Coin Signal B | A-High |
6 | Coin A | O | Coin Signal A | A-High |
7 | CLR | I | Pull-down | Option (A-H) |
8 | TXD | O | - | Not Used |
9 | RXD | I | - | Not used |
10 | GND | O | Power restorating | GND |
11 | +5V | I | Power input | +4.8V~+5.2V |
| 12 | +24V | I | Power input | +23V~+25V |
ЧЕРТЕЖ
Фронтальный вид
| Вид справа
|
Вид снизу
| В разрезе
|
