ОПИСАНИЕ

KCM-S2500 (VTS)

Монетоприемное устройство ACCUSORTER KCM-S2500 производства компании K.COM представляет собой современную интеллектуальную систему, которая способна принимать четыре номинала монет и выдавать сдачу монетами четырех номиналов.

Монетоприемник KCM-S2500 предназначен для подключения к компьютеру по протоколу RS-232 через интерфейсные платы KAC-7000 или KAC-7600, помимо этого, данная модель, может работать с торговыми автоматами поддерживающих подключение платежных систем по протоколу VTS.

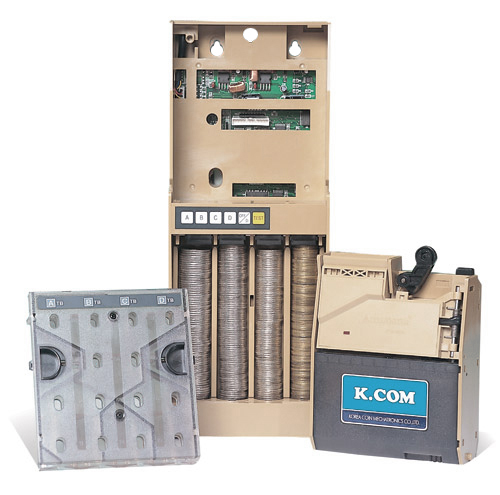

coin_acceptor_kcm-m2500-open - Образ.jpg coin_acceptor_kcm-m2500-front - Образ.jpg coin_acceptor_kcm-m2500-dispend - Образ.jpg

ПАРАМЕТРОПИСАНИЕ
Интерфейс:VTS
Скорость:4800 бит в секунду
Метод связи:Полудуплекс
Метод синхронизации:ASYNC
Гальваническая развязка:Открытый коллектор
Питание:+24В постоянного тока
Размер:137 x 82 x 355 мм
Рабочая температура:от -15С до +60С
Вес:примерно 2 кг

Загрузить спецификацию изделия.
ENG
Для просмотра необходим
Acrobat Reader.

Цена: 395 USD

ФУНКЦИИ

  • Прием монет с определением номинала и подлинности;
  • Выдача сдачи;
  • Возврат внесенной суммы при отказе от покупки;

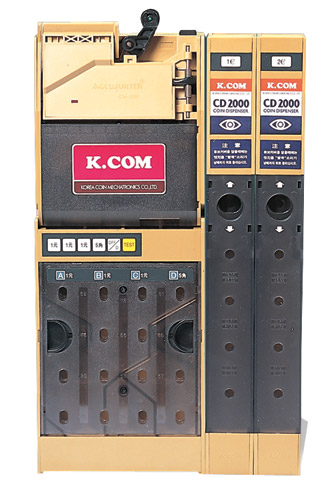

  • Возможность управления монетными диспенсерами KCM-CD 2000;
  • Индикация отсутствия сдачи;
  • Защита от вытаскивания монет (антифишинг).

СПЕЦИФИКАЦИЯ

Распознаваемые монеты: до четырех номиналов;
Допустимый диаметр монет: от 16 до 29 мм;
Допустимая толщина монет: от 1.2 до 3.0 мм;
Монеты на сдачу: не более четырёх номиналов;
Метод распознавания монет: электронное распознавание (диаметр, толщина, материал);
Емкость монетных трубок: зависит от номиналов монет, например:

  • трубка A  5 руб.– 68 шт.
  • трубка B  5 руб.– 68 шт.
  • трубка C  1 руб.– 90 шт.
  • трубка D  2 руб.– 73 шт.

Количество монет, при котором срабатывает сенсор наличия/отсутствия сдачи:

  • 5 руб. - 12 шт.
  • 2 руб. - 12 шт.
  • 1 руб.  - 14 шт.

СХЕМЫ ДВИЖЕНИЯ МОНЕТ

Монеты укладываются в трубки

Монеты направляются в денежный ящик

Отвергнутые монеты

Движение монет при переполнении

РАЗЪЕМ ПОДКЛЮЧЕНИЯ JST XLR-08V

JST XLR-08V.jpg

PIN NO

INPUT/OUTPUT

NAME OF THE SIGNAL

DESCRIPTION

1

Input

2x3

24VDC (24V~40V)

2

Not used (DC 8V 5%)

3

Not used

4

Input

SYNC

COMMAND SYNC

5

Input

Data in

C/M receiving data input

6

Output

Data out

C/M sending data output

7

Not used

8

Output

GND

GND

ЧЕРТЕЖ

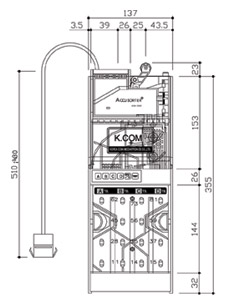

Фронтальный вид

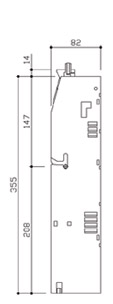

Вид справа

Вид сзади

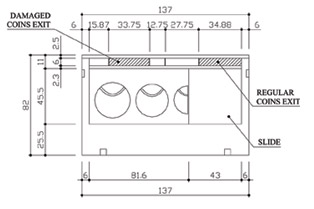

Вид снизу

Монетоприемник с функцией выдачи сдачи
KCM-S2500 (VTS)
