ОПИСАНИЕ

KCM-M2500 (MDB)

Монетоприемное устройство ACCUSORTER KCM-M2500 (MDB) производства компании K.COM представляет собой современную интеллектуальную систему, которая способна принимать до восьми номиналов монет и выдавать сдачу монетами четырех номиналов.

Монетоприемник предназначен для работы в составе торговых автоматов поддерживающих подключение платежных систем по протоколу MDB. Монетоприемник совместим с торговыми автоматами следующих производителей: Necta (N&W Global Vending), Carrier LG, ZUMMO Vending. Совместимость с торговыми автоматами других производителей не исключается, но и не гарантируется.

coin_acceptor_kcm-m2500-front - Образ.jpg coin_acceptor_kcm-m2500-open - Образ.jpg coin_acceptor_kcm-m2500-dispend - Образ.jpg

ПАРАМЕТРОПИСАНИЕ
Интерфейс:Последовательный (MDB)
Скорость:9600 бит в секунду
Метод связи:Полудуплекс
Метод синхронизации:ASYNC
Гальваническая развязка:Оптронная пара
Питание:+24В постоянного тока
Размер:137 x 82 x 355 мм
Рабочая температура:От -15С до +60С
Вес:Примерно 2 кг

Загрузить спецификацию изделия.

Для просмотра необходим
Acrobat Reader.

Цена: 390 USD

ФУНКЦИИ

  • Прием монет с определением номинала и подлинности;
  • Выдача сдачи;
  • Возврат внесенной суммы при отказе от покупки;
  • Возможность управления монетными диспенсерами KCM-CD 2000;
  • Индикация отсутствия сдачи;
  • Защита от вытаскивания монет (антифишинг).

СПЕЦИФИКАЦИЯ

Распознаваемые монеты: 1, 2, 5 руб.;
Допустимый диаметр монет: от 16 до 29 мм;
Допустимая толщина монет: от 1.2 до 3.0 мм;
Монеты на сдачу: не более четырёх номиналов;
Метод распознавания монет: электронное распознавание (диаметр, толщина, материал);
Емкость монетных трубок: зависит от номиналов монет:

  • трубка A  5 руб.– 68 шт.
  • трубка B  5 руб.– 68 шт.
  • трубка C  1 руб.– 90 шт.
  • трубка D  2 руб.– 73 шт.

Количество монет, при котором срабатывает сенсор наличия/отсутствия сдачи:

  • 5 руб. - 12 шт.
  • 2 руб. - 12 шт.
  • 1 руб.  - 14 шт.

СХЕМЫ ДВИЖЕНИЯ МОНЕТ

Монеты укладываются в трубки

Монеты направляются в денежный ящик

Отвергнутые монеты

Движение монет при переполнении

РАЗЪЕМ ПОДКЛЮЧЕНИЯ MOLEX 5557-06R

PIN NO

INPUT/OUTPUT

NAME OF THE SIGNAL

DESCRIPTION

1

Input

Power (+24 VDC)

24VDC (24V~40V)

2

Output

Power (GND)

V-GND

3

Not used

4

Output

TDX

Data out at coin mec.

5

Input

RXD

Data in at coin mec.

6

Output

Signal (GND)

S-GND

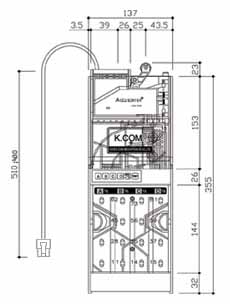

ЧЕРТЕЖ

Фронтальный вид

Вид справа

Вид сзади

Вид снизу

Монетоприемник с функцией выдачи сдачи
KCM-M2500 (MDB)
