ОПИСАНИЕ

KCM-HP1500 (Parallel)

Высокоскоростной монетовозвратный механизм ACCUSORTER KCM-HP1500 (Parallel) производства компании K.COM предназначен для выдачи монет или жетонов по команде управляющего устройства.

Хоппер может использоваться в игровых автоматах для выдачи денежного выигрыша, в разменных автоматах и других устройствах c параллельным интерфейсом. Хоппер может подключаться к компьютеру по протоколу RS-232 через интерфейсную плату KAC-7600.

Все рабочие части хоппера изготовлены из металла, что очень положительно сказывается на надежности и сроке службы монетовозвратного механизма.

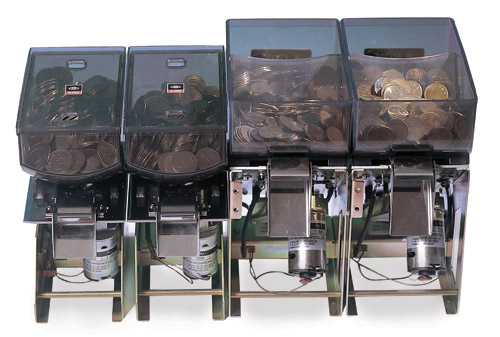

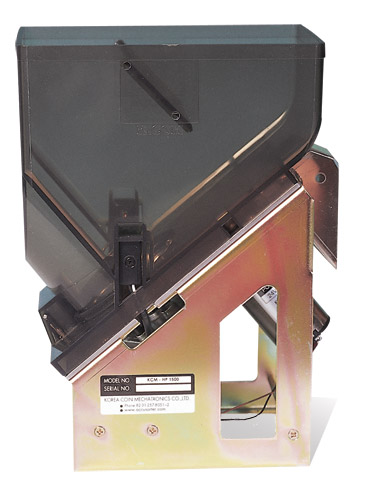

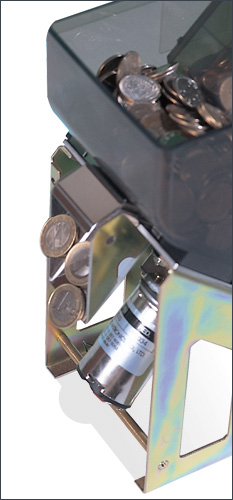

coin_hopper_kcm-hp1500-2 - Образ.jpg coin_hopper_kcm-hp1500-3 - Образ.jpg coin_hopper_kcm-hp1500-4 - Образ.jpg

ПАРАМЕТРОПИСАНИЕ
Интерфейс:Parallel
Питание:+24 В постоянного тока
Размер:185 х 109 х 238 мм
Рабочая температура:От -15С до +55С
Вес:Приблизительно 1.5 кг

Загрузить спецификацию изделия.
ENG
Для просмотра необходим
Acrobat Reader.

Цена: 158 USD

ФУНКЦИИ

  • Самодиагностика и индикация неисправностей;
  • Ручной сброс всех монет из хоппера (полный сброс монет производится при удержании кнопки в нажатом положении в течение трёх секунд);
  • Тестирование (тестовый сброс пяти монет при нажатии кнопки);
  • Датчик нижнего уровня монет.

Спецификации:

Допустимый диаметр монет: от 19.7 мм до 27.2 мм;
Допустимая толщина монет: от 1.5 мм до 2.5 мм;
Максимальный объём загружаемых монет на сдачу:
зависит от толщины и диаметра монет, например, монет номиналом 5 руб. приблизительно 960 шт.;
Скорость сброса: 510 штук в минуту;
Приблизительное значение срабатывания датчика нижнего уровня на примере монет номиналом 5 руб.: 36 шт.

РАЗЪЕМ ПОДКЛЮЧЕНИЯ MOLEX 35155-07

MOLEX 35155-07.jpg

PIN NO

SIGNAL NAME

I/O

DESCRIPTION

REMARK

1

+24V

I

+24VDC

Power

2

N/C

Not Used

3

GND

I

Electric power

Power

4Active

I

HP Operating Signal

Enable

5

Coin

O

Coin Ejecting Signal

Pulse

6

Lower

O

Change remain signal

Lower Sensor

7

N/C

O

Not Used

8

Error

O

Error Signal

Error

ЧЕРТЕЖ

Вид сверху

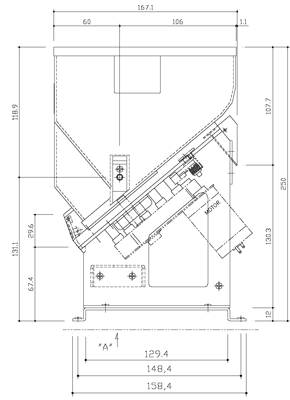

Вид сбоку

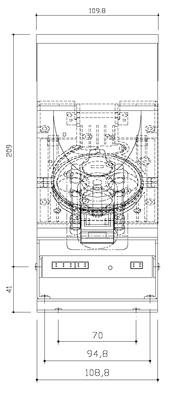

Фронтальный вид


Хоппер
KCM-HP1500 (Parallel)
