ОПИСАНИЕ
Высокоскоростной монетовозвратный механизм ACCUSORTER KCM-HP1000 (Parallel) производства компании K.COM предназначен для выдачи монет или жетонов по команде управляющего устройства.
Хоппер может использоваться в игровых автоматах для выдачи денежного выигрыша, в разменных автоматах и других устройствах c параллельным интерфейсом. Хоппер может подключаться к компьютеру по протоколу RS-232 через интерфейсную плату KAC-7600.
Все рабочие части хоппера изготовлены из металла, что очень положительно сказывается на надежности и сроке службы монетовозвратного механизма.
| ПАРАМЕТР | ОПИСАНИЕ |
| Интерфейс: | Parallel |
| Питание: | +24 В постоянного тока |
| Размер: | 157 х 93 х 215 мм |
| Рабочая температура: | от -15С до +55С |
| Вес: | приблизительно 1.45 кг |
Загрузить спецификацию изделия.
ENG
Для просмотра необходим
Acrobat Reader.
| Цена: | 148.79 USD |
ФУНКЦИИ
- Самодиагностика и индикация неисправностей;
- Ручной сброс всех монет из хоппера (полный сброс монет производится при удержании кнопки в нажатом положении в течение трёх секунд);
- Тестирование (тестовый сброс пяти монет при нажатии кнопки);
- Датчик нижнего уровня монет.
СПЕЦИФИКАЦИИ
Допустимый диаметр монет: от 19.7 мм до 27.2 мм;
Допустимая толщина монет: от 1.5 мм до 2.5 мм;
Максимальный объём загружаемых монет на сдачу:
зависит от толщины и диаметра монет, например, монет номиналом 5 руб. приблизительно 520 шт.;
Скорость сброса: 510 штук в минуту;
Приблизительное значение срабатывания датчика нижнего уровня на примере монет номиналом 5 руб.: 36 шт.
РАЗЪЕМ ПОДКЛЮЧЕНИЯ MOLEX 35155-07
PIN NO | SIGNAL NAME | I/O | DESCRIPTION | REMARK |
1 | +24V | I | +24VDC | Power |
2 | N/C | − | − | Not Used |
| 3 | GND | I | Electric power | Power |
| 4 | Active | I | HP Operating Signal | Enable |
| 5 | Coin | O | Coin Ejecting Signal | Pulse |
| 6 | Lower | O | Change remain signal | Lower Sensor |
7 | N/C | O | − | Not Used |
8 | Error | O | Error Signal | Error |
ЧЕРТЕЖ

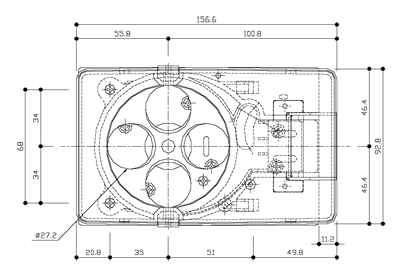

Вид сверху
| |

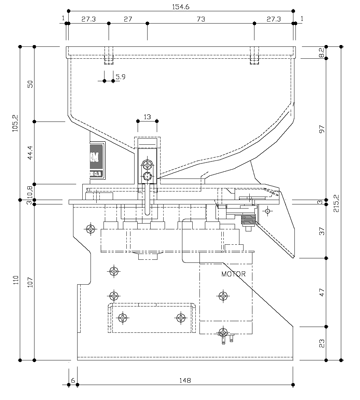

Вид сбоку
| Фронтальный вид
|
