ОПИСАНИЕ

KBV-P3100 (Pulse)

Малогабаритный купюроприемник ACCUSORTER KBV-P3100 производства компании К.СОМ с высокой скоростью распознает до трех номиналов банкнот и оснащен ременной системой протяжки купюр.

Банкнотоприемник предназначен для работы в составе игровых автоматов, в сенсорных киосках и других устройствах связанных с приемом банкнот и поддерживающих подключение платежных систем с импульсным интерфейсом. По желанию покупателя купюроприемник может быть настроен на распознавание банкнот любого государства.

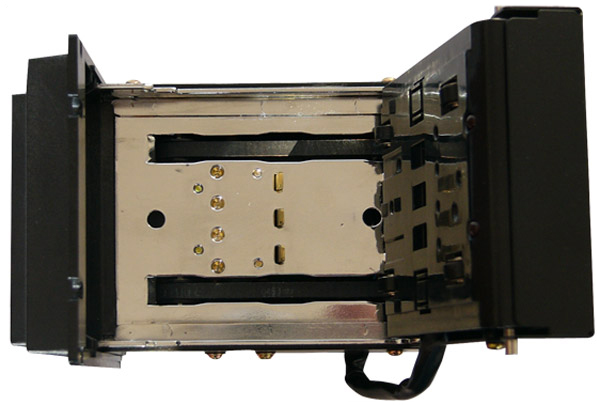

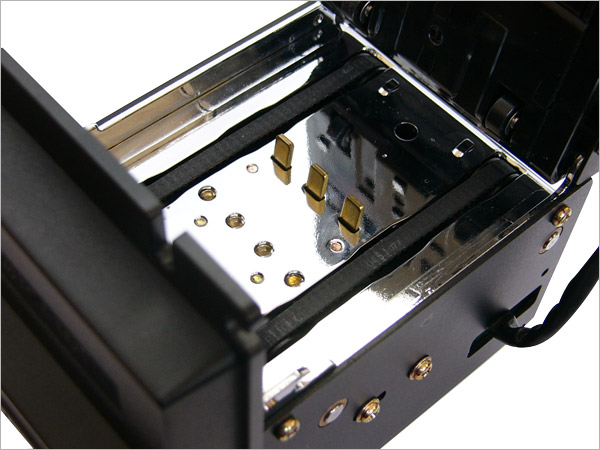

bill_acceptor_kbv-p3100-m2 - Образ.jpg bill_acceptor_kbv-p3100-d3 - Образ.jpg

ПАРАМЕТРОПИСАНИЕ
Интерфейс:Pulse
Питание:+12В постоянного тока
Размер:83.2x126.5x85.5 мм
Рабочая температура:от -30С до +80С
Вес:приблизительно 1000 г

Загрузить спецификацию изделия.
ENG | RUS
Для просмотра необходим
Acrobat Reader.

Цена: 128 USD

ФУНКЦИИ

  • Защита от вытаскивания купюры (антифишинг).
  • Возврат последней вставленной купюры при отказе от покупки (эскроу).
  • Автоматическая диагностика неисправностей с детализацией ошибок.
  • Конфигурирование всех параметров купюроприемника осуществляется при помощи восьми микропереключателей.

СПЕЦИФИКАЦИЯ

Распознаваемые банкноты: 10, 50 и 100 рублей;
Запрет приема определенных номиналов банкнот: при помощи микропереключателей;
Допустимая ширина банкноты: от 65 до 76 мм;
Метод протяжки банкноты: ременный механизм;
Метод вставки банкноты: горизонтальный, любой из четырех сторон;
Метод детектирования подлинности банкноты: по длине, ширине, изображению, магнитным свойствам;
Время определения подлинности: приблизительно 0,5 секунды.

СХЕМЫ ДВИЖЕНИЯ КУПЮР

Движение принятых купюр

Движение отвергнутых купюр

РАЗЪЕМ ПОДКЛЮЧЕНИЯ MOLEX 53015-10

MOLEX 53015-10.jpg

UNIT NO

I/O

NAME OF SIGNAL

DESCRIPTION

1

O

BUSY

Open Collector, Active Low

2

O

VEND 1

Open Collector, Active Low

3

O

JAM

Open Collector, Active Low

4

I

COMMON

Photo LED, Anode

5

I

INHIBIT

Photo LED, Cathode

6

I

ESCROW

Photo LED, Cathode

7

O

VEND 2

Open Collector, Active Low

8

I

POWER

POWER(DC 12V)

9

I

POWER

POWER(DC 12V)

10

I

POWER(GND)

POWER(GND)

ЧЕРТЕЖ

Вид слева

Фронтальный вид

Вид снизу

Выступ


Купюроприёмник / банкнотоприемник
KBV-P3100 (Pulse)
